灯槽照明中不同光束角灯具应对比

行业新闻 董唯 115浏览 0评论

在一些空间中,往往也会采用灯槽照明作为功能性照明,因此要根据不同空间,选用不同功率和配光的灯具,以满足功能照明的需要。

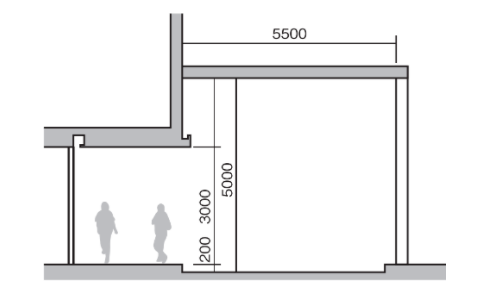

下图为车库剖面图,右侧为车库空间,采用上照墙壁和天花的方式照亮车库空间;左侧为走廊空间,采用下照方式照亮地面。

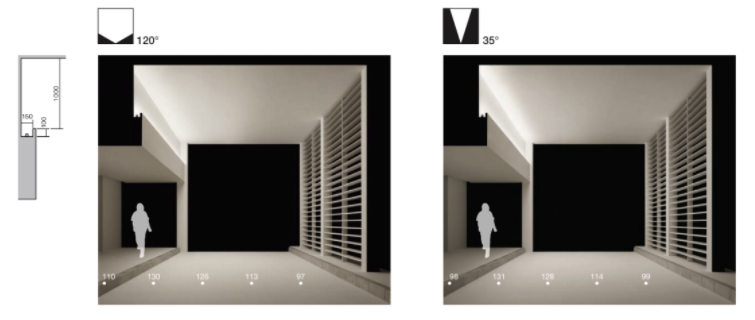

以下为灯槽出光为500mm时,光束角分别为120°和35°模拟效果对比,很明显光束角120°的要比35°好一些;


当灯槽出光为1000mm时,光束角分120°和35°整体效果都有很好提升,地面照度均有所提高,但120°明暗过度要自然一些;

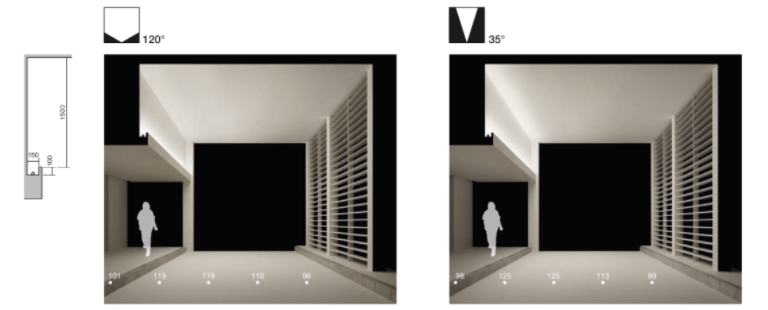

当灯槽出光口为1500mm时,120°光束角地面照度略有下降,天花亮度更为柔和,但墙面亮度对比略有加大,相比35°墙面亮度更为均匀一些,地面照度没过多影响;


以上上照天花,经天花反射照明方式,对地面照度影响差别不大,但下照方式因受出光口尺寸的影响,光束角的大小,对墙面和地面影响就比较大。

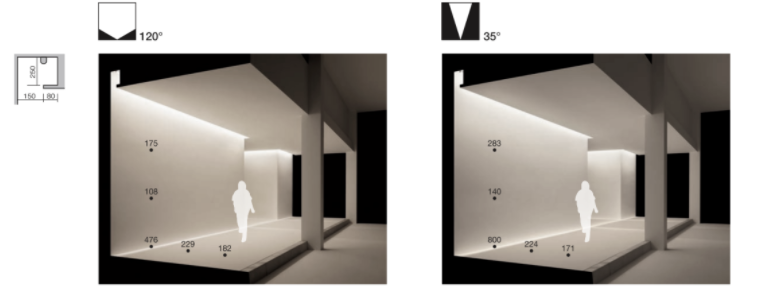

下面是走廊下照方式,我们先看出光口为150mm时,光束角120°和35°的区别:120°墙面照度明显较35°光束角低很多,地面照度相差不大;

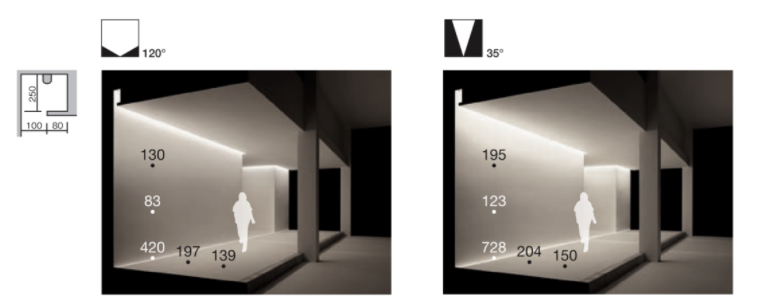

当出光口为100mm时,整体照度比150mm出光口明显低,但35°光束角影响相对较小一些;

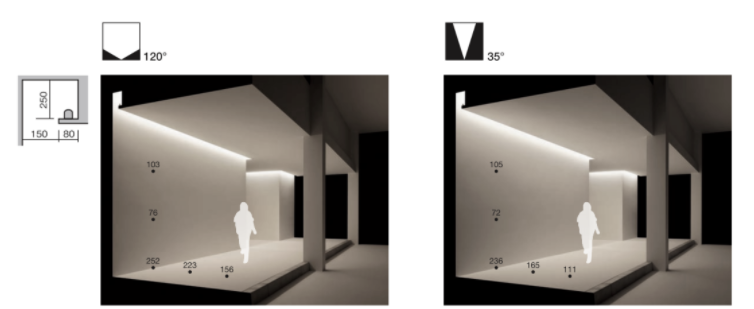

将灯具安装在灯槽底面时,两种光束角墙面照度相差很小,但120°光束角地面照度要比30°光束角要好一些,整体照明效果比较柔和;


当出光口为100mm时,光束角120°和35°照度较150mm出光口分别降低了约20%和15%;


还有一种情况需要注意,就是灯具距被照面距离过近时,如果灯具位置和角度不合适,就会产生截光线或者因被照面反光产生倒影,常见的区域有:展台底面、洗手间下台面、门厅鞋柜底面、床底面、景观池底沿和长椅底面等。

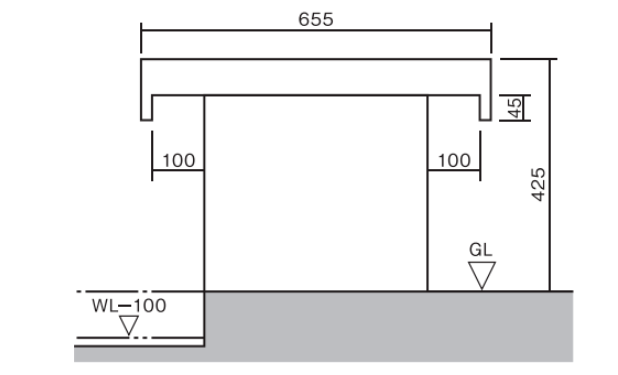

以下图长椅剖面尺寸图为例,进行不同光束角、不同安装位置和角度分别进行模拟对比。

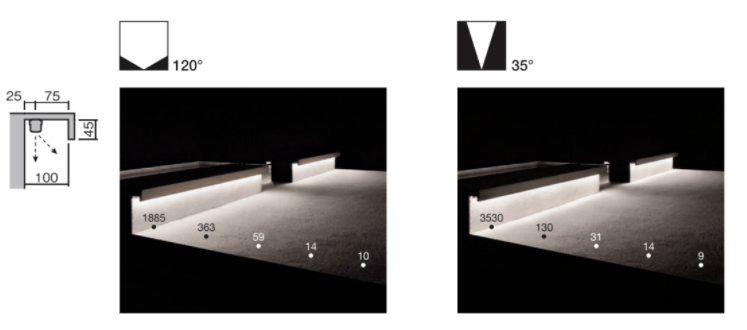

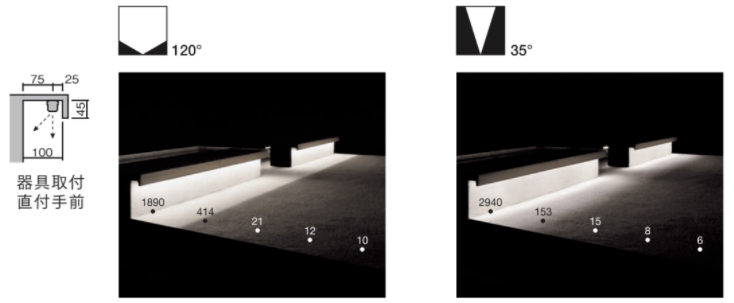

下图为灯具安装在灯槽内侧时模拟结果,采用120°光束角照明效果更加柔和,而35°光束角照明在地面产生顶峰光;


下图为灯具安装在灯槽外侧时模拟结果,采用120°光束角照明效果出现明显的截光线,35°光束角照明效果将长椅立面均匀照亮,但地面还有顶峰光;

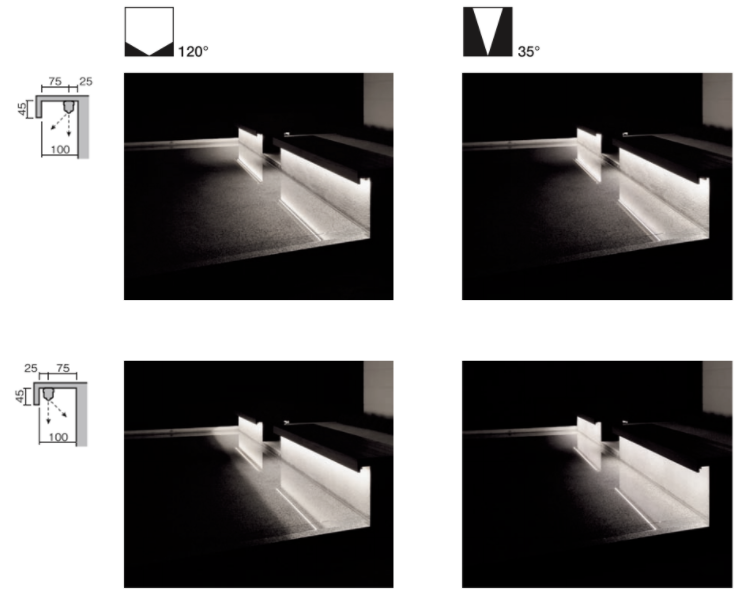

如果被照面为光滑表面,将会在其表面产生倒影,下图为不同光束角、不同位置照明效果,可以看出无论哪种都会产生倒影;

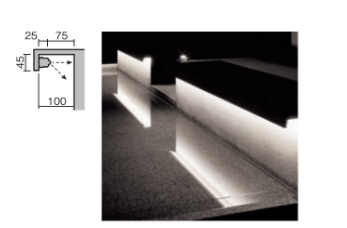

我们还可以改变灯具照射方向,这样也会大大减弱灯具产生的倒影,见下图。


结语:细节决定成败,在做设计时一定要充分考虑空间结构、材质、灯具功率和配光,特别是LED灯具,不同厂家不同批次的灯具,在照明效果上会有很大出入,必要时一定要模拟验证或者实际测试。

文中资料内容来自DAIKO网站,如有侵权请联系。
